ASUS TUF Gaming 90MB14Y0-M0EAY0

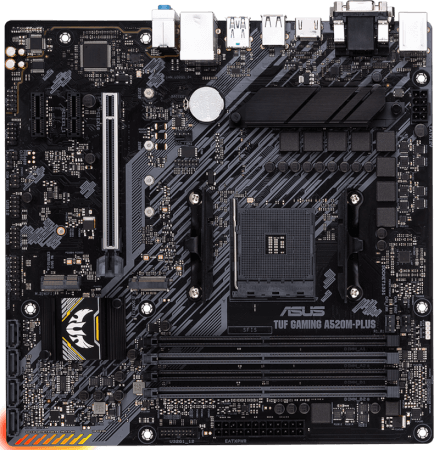

DésignationCarte mère ASUS microATX TUF GAMING A520M-PLUS

MarqueASUS TUF Gaming

Référence90MB14Y0-M0EAY0

Code EAN4718017823661

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket AMD® AM4 1331 PGA-ZIF

Types de processeurAMD® Ryzen 3
AMD® Ryzen 3 PRO
AMD® Ryzen 5
AMD® Ryzen 5 PRO
AMD® Ryzen 7
AMD® Ryzen 7 PRO
AMD® Ryzen 9
AMD® Ryzen 9 PRO

Générations de processeur acceptéesAMD® 13ème génération - 2017 - Ryzen 7 CPUs - (Summit Ridge) gravure 14 nm (Plateforme AM4 Zen)
AMD® 14ème génération - 2018 - Ryzen APUs RX Vega (Pinnacle Ridge) gravure 12 nm (Plateforme AM4 Zen) = Ryzen 5 2Kxx G/GE ~ R3 2Kxx G/GE ~ Athlon 2xx GE ~
AMD® 14ème génération - 2018 - Ryzen CPUs (Pinnacle Ridge) gravure 12 nm (Plateforme AM4 Zen+) = Ryzen 7 2Kxx X/E ~ R5 2Kxx ~ R3 2Kxx ~
AMD® 15ème génération - 2018 - Ryzen APUs (Picasso) gravure 12 nm (Plateforme AM4 Zen2) = Ryzen PRO et Ryzen 7 3Kxx G ~ R5 3Kxx G ~ R3 3Kxx ~ G
AMD® 15ème génération - 2019 - Ryzen APUs (Renoir) gravure 12 nm (Plateforme AM4 Zen2) = Ryzen PRO et Ryzen 7 4Kxx G ~ R5 4Kxx G ~ R3 4Kxx ~ G
AMD® 15ème génération - 2019 - Ryzen CPUs (Matisse) gravure 7 nm (Plateforme AM4 Zen2) = Ryzen 7 3Kxx X/E ~ R5 3Kxx ~ R3 3Kxx ~
AMD® 16ème génération - 2020 - Ryzen APUs (Cezanne) gravure 7 nm (Plateforme AM4 Zen3) = Ryzen PRO et Ryzen 7 5Kxx G ~ R5 5Kxx G ~ R3 5Kxx ~ G
AMD® 16ème génération - 2020 - Ryzen CPUs (Vermeer) gravure 7 nm (Plateforme AM4 Zen3) = Ryzen 7 5Kxx X/E ~ R5 5Kxx ~ R3 5Kxx ~

Nombre de processeurs acceptés1

ChipsetAMD® A520 Y2020 = USB 3.2 - 6 PCie 3.0

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
2133 MHz
2666 MHz
2933 MHz
3200 MHz

Coefficients multiplicateurs26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum128 Go

Types de technologie mémoireDDR4 2133 MHz - DDRAM PC4-17000 (1.2 Volts)
DDR4 2400 MHz - DDRAM PC4-19200 (1.2 Volts)
DDR4 2666 MHz - DDRAM PC4-21300 (1.2 Volts)
DDR4 3000 MHz - DDRAM PC4-24000 (1.35 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.35 Volts)
DDR4 3300 MHz - DDRAM PC4-26400 (1.35 Volts)
DDR4 3333 MHz - DDRAM PC4-26600 (1.35 Volts)
DDR4 3466 MHz - DDRAM PC4-27700 (1.35 Volts)
DDR4 3600 MHz - DDRAM PC4-28800 (1.35 Volts)
DDR4 3733 MHz - DDRAM PC4-29864 (1.35 Volts)
DDR4 3866 MHz - DDRAM PC4-30900 (1.35 Volts)
DDR4 4000 MHz - DDRAM PC4-32000 (1.35 Volts)
DDR4 4133 MHz - DDRAM PC4-33000 (1.4 Volts)
DDR4 4266 MHz - DDRAM PC4-34128 (1.4 Volts)
DDR4 4400 MHz - DDRAM PC4-35200 (1.4 Volts)
DDR4 4800 MHz - DDRAM PC4-38400 (1.6 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 16384 Mo

Types de sorties vidéoAnalogique (RGB, 'VGA' mini D-sub 15 PIN)
DVI-D (DVI Digital) Dual link, qualité maximale
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
2x PCI Express 1 x (voie)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
1x Connecteur(s) interne port COM
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) LED RGB
4x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
2x Connecteur(s) Ventilateur Système / boitier
1x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe

Ports (nombre)1x HDMI (High-Definition Multimedia Interface)
1x PS2 Clavier
1x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
1x Sortie basse fréquence (avant et caisson)
2x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A

Modem intégréNon

Réseau intégréOui Realtek® GbE LAN chip (1000 Mbit/100 Mbit)

Carte son intégréeOui Realtek ALC887, 8 canaux (7.1) (Compatible AC97)

Nombre de sorties son3

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0 ohm^-1
