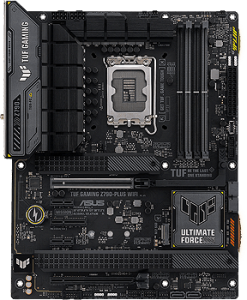

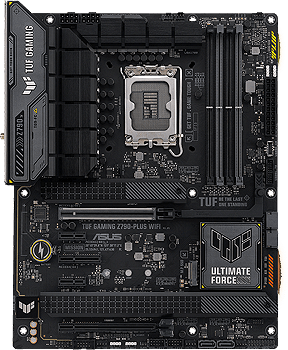

ASUS TUF Gaming ASUS TUF GAMING Z790 PLUS WIFI

DésignationCarte mère Asus TUF Gaming Z790 Plus (WiFi BT)

MarqueASUS TUF Gaming

RéférenceASUS TUF GAMING Z790 PLUS WIFI

Code EAN4711387014509

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1700 (37,5 x 45 mm)

Types de processeurIntel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i9 - Desktop

Générations de processeur acceptéesIntel® 12e génération - 2021 11 - (Alder Lake -S ™) gravure 10 nm = Core i7 12Kxx ~ i5 12Kxx ~ i3 12Kxx ~ Pentium Gold ~ Celeron Gold
Intel® 13e génération - 2022 10 - (Raptor Lake -S ™) gravure 10 nm = Core i7 13Kxx ~ i5 13Kxx ~ i3 13Kxx
Intel® 14e génération - 2023 10 - (Raptor Lake -S Refresh ™) gravure 7 nm = Core i7 14Kxx ~ i5 14Kxx ~ i3 14Kxx

Nombre de processeurs acceptés1

ChipsetIntel® Z790 Express (Technologie 2023 / 2024, puissance maximale)

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
3200 MHz
4800 MHz
5600 MHz

Coefficients multiplicateurs24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

Type de support mémoireDIMM DDR5 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum192 Go

Types de technologie mémoireDDR5 4800 MHz - DDRAM PC5-38400 (1.1 Volts)
DDR5 5200 MHz - DDRAM PC5-41600 (1.25 Volts)
DDR5 5400 MHz - DDRAM PC5-43200 (1.25 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.1 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.25 Volts)
DDR5 5800 MHz - DDRAM PC5-46400
DDR5 6000 MHz - DDRAM PC5-48000 (1.1 Volts)
DDR5 6000 MHz - DDRAM PC5-48000 (1.4 Volts)
DDR5 6200 MHz - DDRAM PC5-49600 (1.35 Volts)
DDR5 6400 MHz - DDRAM PC5-51200 (1.35 Volts)
DDR5 6600 MHz - DDRAM PC5-52800 (1.4 Volts)
DDR5 6800 MHz - DDRAM PC5-54400 (1.4 Volts)
DDR5 7000 MHz - DDRAM PC5-56000 (1.45 Volts)
DDR5 7200 MHz - DDRAM PC5-57600 (1.45 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoDisplayPort
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
2x PCI Express 1 x (voie)
1x PCI Express 4 x (voies)
1x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
2x Connecteur(s) CPU Water Cooling : Pompe - 4 broches
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
2x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
1x Connecteur(s) interne port COM
1x Connecteur(s) interne Thunderbolt™ carte additionnelle
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
3x Connecteur(s) LED RGB adressables (strip headers)
4x Connecteur(s) Serial ATA (de données 7 broches)
3x Connecteur(s) Ventilateur Système / boitier
4x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x DisplayPort
1x HDMI (High-Definition Multimedia Interface)
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie numérique / analogique (AC-3 SPDIF)
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
2x USB 3.2 Gen 2x1 (Extreme Design 20 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x1 (SuperSpeed - 10 Gbps) connecteur Type-C
1x USB 3.2 Gen 2x2 (SuperSpeed+ 20 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Carte son intégréeOui Realtek ALC1220, 120 dB SNR, HD Audio 8-canaux (7.1) (Compatible AC97) & amplification casques

Nombre de sorties son3

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0.5 ohm^-1
