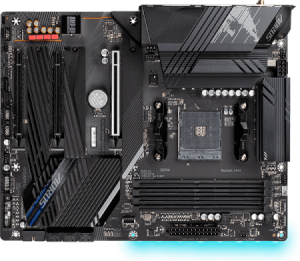

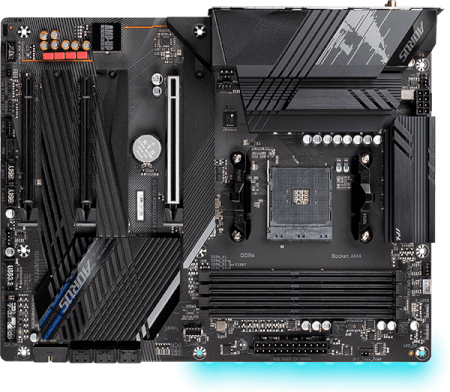

AORUS X570S AORUS ELITE AX

DésignationCarte mère AORUS X570S ELITE AX

MarqueAORUS

RéférenceX570S AORUS ELITE AX

Code EAN4719331823528

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket AMD® AM4 1331 PGA-ZIF

Types de processeurAMD® Ryzen 3
AMD® Ryzen 3 PRO
AMD® Ryzen 5
AMD® Ryzen 5 PRO
AMD® Ryzen 7
AMD® Ryzen 7 PRO
AMD® Ryzen 9
AMD® Ryzen 9 PRO

Générations de processeur acceptéesAMD® 13ème génération - 2017 - Ryzen 7 CPUs - (Summit Ridge) gravure 14 nm (Plateforme AM4 Zen)
AMD® 14ème génération - 2018 - Ryzen APUs RX Vega (Pinnacle Ridge) gravure 12 nm (Plateforme AM4 Zen) = Ryzen 5 2Kxx G/GE ~ R3 2Kxx G/GE ~ Athlon 2xx GE ~
AMD® 14ème génération - 2018 - Ryzen CPUs (Pinnacle Ridge) gravure 12 nm (Plateforme AM4 Zen+) = Ryzen 7 2Kxx X/E ~ R5 2Kxx ~ R3 2Kxx ~
AMD® 15ème génération - 2018 - Ryzen APUs (Picasso) gravure 12 nm (Plateforme AM4 Zen2) = Ryzen PRO et Ryzen 7 3Kxx G ~ R5 3Kxx G ~ R3 3Kxx ~ G
AMD® 15ème génération - 2019 - Ryzen APUs (Renoir) gravure 12 nm (Plateforme AM4 Zen2) = Ryzen PRO et Ryzen 7 4Kxx G ~ R5 4Kxx G ~ R3 4Kxx ~ G
AMD® 15ème génération - 2019 - Ryzen CPUs (Matisse) gravure 7 nm (Plateforme AM4 Zen2) = Ryzen 7 3Kxx X/E ~ R5 3Kxx ~ R3 3Kxx ~
AMD® 16ème génération - 2020 - Ryzen APUs (Cezanne) gravure 7 nm (Plateforme AM4 Zen3) = Ryzen PRO et Ryzen 7 5Kxx G ~ R5 5Kxx G ~ R3 5Kxx ~ G
AMD® 16ème génération - 2020 - Ryzen CPUs (Vermeer) gravure 7 nm (Plateforme AM4 Zen3) = Ryzen 7 5Kxx X/E ~ R5 5Kxx ~ R3 5Kxx ~
AMD® 16ème génération - 2021 - Ryzen CPUs (Cezanne) gravure 7 nm (Plateforme AM4 Zen3) = Ryzen 5 5Kxx ~ R3 5Kxx ~

Nombre de processeurs acceptés1

ChipsetAMD® X570 Y2019 = Overclocking - USB 3.2 - 16 lignes PCie V 4.0 - CrossFire & SLI

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
2133 MHz
2666 MHz
2933 MHz
3200 MHz

Coefficients multiplicateurs26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum128 Go

Types de technologie mémoireDDR4 3200 MHz - DDRAM PC4-25600 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.35 Volts)
DDR4 3300 MHz - DDRAM PC4-26400 (1.35 Volts)
DDR4 3333 MHz - DDRAM PC4-26600 (1.35 Volts)
DDR4 3400 MHz - DDRAM PC4-27200 (1.35 Volts)
DDR4 3466 MHz - DDRAM PC4-27700 (1.35 Volts)
DDR4 3600 MHz - DDRAM PC4-28800 (1.35 Volts)
DDR4 3733 MHz - DDRAM PC4-29864 (1.35 Volts)
DDR4 3800 MHz - DDRAM PC4-30400 (1.35 Volts)
DDR4 3866 MHz - DDRAM PC4-30900 (1.35 Volts)
DDR4 4000 MHz - DDRAM PC4-32000 (1.35 Volts)
DDR4 4133 MHz - DDRAM PC4-33000 (1.4 Volts)
DDR4 4266 MHz - DDRAM PC4-34128 (1.4 Volts)
DDR4 4400 MHz - DDRAM PC4-35200 (1.4 Volts)
DDR4 5000 MHz - DDRAM PC4-40000 (1.55 Volts)
DDR4 5133 MHz - DDRAM PC4-41000 (1.55 Volts)
DDR4 5400 MHz - DDRAM PC4-43200

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 16384 Mo

Types de sorties vidéoHDMI (High-Definition Multimedia Interface)

Types de slots Vidéo2x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
1x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU cooler LED strip/RGB LED strip header
1x Connecteur(s) CPU ventilateur
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
1x Connecteur(s) interne Thunderbolt™ carte additionnelle
2x Connecteur(s) interne USB 2.0
2x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
2x Connecteur(s) LED RGB
2x Connecteur(s) LED RGB adressables (strip headers)
6x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
3x Connecteur(s) Ventilateur Système / boitier
3x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x HDMI (High-Definition Multimedia Interface)
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
3x USB 3.2 Gen 2x1 (Super Speed - 16 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x2 (SuperSpeed+ 20 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Carte son intégréeOui Realtek ALC1220-VB, 120 dB(A) SNR HD, Audio 8-canaux (7.1) & amplification casques

Nombre de sorties son6

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0 ohm^-1
