Gigabyte ® GA-B560-HD3

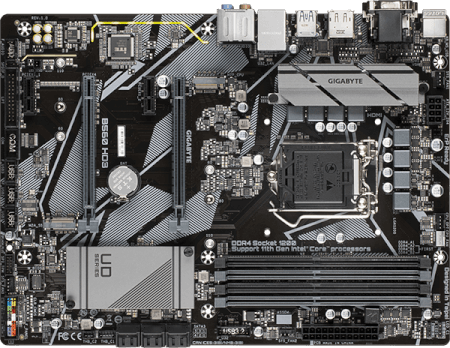

photo Carte mère Gigabyte GA-B560-HD3




Carte mère, Gigabyte ATX, chipset Intel® B560 HD3, 6 USB dont 3x USB 3.2 & 1x -C, (1 port PCI), 4 sorties vidéo VGA + DVI + HDMI ou Display Port, 2 ports M.2
Disponibilité  Ce produit n'est plus proposé à la vente icone livraison

ajouter à ma sélection

icone envoyer

Ce produit n'est plus disponible à la vente



Intel ® B560 Ultra Durable mère avec Direct 6 + 2 phases VRM numérique, Full PCIe 4.0 * Conception, PCIe 4.0 M.2, GIGABYTE 8118 Gaming LAN, RVB FUSION 2.0, Q-Flash Plus

  • Compatible Processeurs Intel® Core™ 11e et 10e Gen
  • Dual Channel Non-ECC Unbuffered DDR4, 4 DIMMs
  • Double NVMe ultra-rapide PCIe 4.0* /3.0 x4 M.2
  • LAN de jeu 8118 exclusif à GIGABYTE avec bande passante
  • Condensateurs audio de haute qualité et protection contre le bruit audio avec éclairage LED Trace Path
  • RGB FUSION 2.0 prend en charge les bandes LED adressables et LED RVB
  • Le ventilateur intelligent 6 comporte des capteurs de température multiples, en-têtes de ventilateur hybrides avec l'ARRÊT DU VENTILATEUR

Compatibilité vidéo :
Nombre d'écrans simultanés max. : 3 (selon processeur)
Mémoire vidéo partagée max. : 512 MB
  1. résolution maximale sur sortie VGA D-Sub : 1920 x 1200@ 60Hz
  2. résolution maximale sur sortie DVI-D: 1920 x 1200@ 60Hz
  3. résolution maximale sur sortie HDMI: 4096 x 2160@ 30Hz
  4. résolution maximale sur sortie DisplayPort: 4096 x 2304@ 60Hz

Compatibilité disques :
  • 6 disques Sata 3
  • 2 SSD M.2 PCIe 4.0, 3.0 ou Sata

Alimentation Hybride 6+2 Phases : Une alimentation plus efficace du processeur avec de meilleures performances thermiques assure la stabilité sous les fréquences de CPU élevées et les charges lourdes.

  • MOSFET 6+2 Phases à  Faible RDS(on)
  • Condensateurs solides pour améliorer la réponse transitoire et minimiser l'oscillation.
  • Connecteur d'alimentation CPU 8 broches Solid Pin

Condensateurs audio haut de gamme

Les cartes mères GIGABYTE utilisent des condensateurs audio haut de gamme. Ces condensateurs de haute qualité aident à fournir une haute résolution et un son haute fidélité pour fournir les effets sonores les plus réalistes pour les joueurs.

Audio Noise Guard

Les cartes mères GIGABYTE disposent d'un pare-bruit audio qui sépare essentiellement les composants audio analogiques sensibles de la carte de la pollution sonore potentielle au niveau de la carte.

Nouveauté juin 2021

B560 HD3 (rev. 1.0)





Identification

DésignationCarte mère Gigabyte GA-B560-HD3

MarqueGigabyte ®

RéférenceGA-B560-HD3

Code EAN4719331815509



Caractéristiques

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1200

Types de processeurIntel® Celeron®
Intel® Celeron® Dual Core
Intel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i9 - Desktop
Intel® Pentium® Gold

Générations de processeur acceptéesIntel® 10e génération - 2020 06 - (Comet Lake -S ™) gravure 14 nm = Core i7 10Kxx ~ i5 10Kxx ~ i3 10Kxx ~ Pentium Gold ~ Celeron Gold
Intel® 11e génération - 2021 03 - (Rocket Lake -S ™) gravure 14 nm = Core i7 11Kxx ~ i5 11Kxx ~ i3 11Kxx ~ Pentium Gold ~ Celeron Gold

Nombre de processeurs acceptés1

ChipsetIntel® B560 Express (Technologie 2021, multi-usages)

Dual-ChannelOui

Fréquences des bus100 MHz
200 MHz
2133 MHz
2400 MHz
2666 MHz
2933 MHz
3000 MHz
3200 MHz

Coefficients multiplicateurs16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum128 Go

Types de technologie mémoireDDR4 2133 MHz - DDRAM PC4-17000 (1.2 Volts)
DDR4 2400 MHz - DDRAM PC4-19200 (1.2 Volts)
DDR4 2666 MHz - DDRAM PC4-21300 (1.2 Volts)
DDR4 2933 MHz - DDRAM PC4-23400 (1.35 Volts)
DDR4 3000 MHz - DDRAM PC4-24000 (1.35 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.35 Volts)
DDR4 3400 MHz - DDRAM PC4-27200 (1.35 Volts)
DDR4 4266 MHz - DDRAM PC4-34128 (1.4 Volts)
DDR4 4400 MHz - DDRAM PC4-35200 (1.4 Volts)
DDR4 4600 MHz - DDRAM PC4-36800 (1.5 Volts)
DDR4 4700 MHz - DDRAM PC4-37600 (1.5 Volts)
DDR4 4800 MHz - DDRAM PC4-38400 (1.6 Volts)
DDR4 5000 MHz - DDRAM PC4-40000 (1.55 Volts)
DDR4 5333 MHz - DDRAM PC4-42600 (1.6 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoAnalogique (RGB, 'VGA' mini D-sub 15 PIN)
DisplayPort
DVI-D (DVI Digital) Dual link, qualité maximale
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)2x PCI Express 1 x (voie)
1x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
1x Connecteur(s) interne port COM
1x Connecteur(s) interne port LPT imprimante
3x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) LED RGB
1x Connecteur(s) LED RGB adressables (strip headers)
6x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
3x Connecteur(s) Ventilateur Système / boitier
2x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
1x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
3x Sortie arrière ligne audio
2x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A

Modem intégréNon

Réseau intégréOui Puce Realtek ® GbE LAN (1000 Mbit/100 Mbit)

Carte son intégréeOui Realtek High Definition Audio

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm-1
