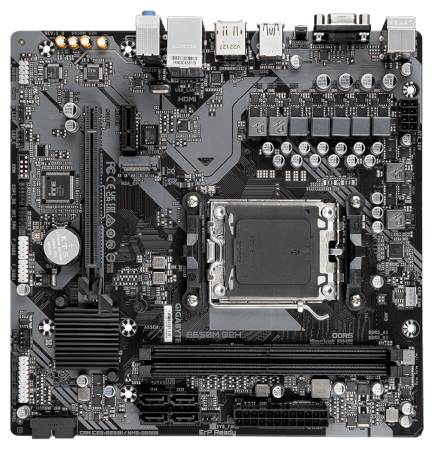

Gigabyte ® B650M S2H

DésignationCarte mère Gigabyte microATX B650M S2H

MarqueGigabyte ®

RéférenceB650M S2H

Code EAN4719331856298

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket AMD® AM5 1718 LGA-ZIF

Types de processeurAMD® Ryzen 5
AMD® Ryzen 7
AMD® Ryzen 9

Générations de processeur acceptéesAMD® 17ème génération - 2022 - Ryzen CPUs (Raphael) gravure 5 nm (Plateforme AM5 Zen4) = Ryzen 9 7Kxx X ~ 7 7Kxx X ~ R5 7Kxx X
AMD® 17ème génération - 2024 - Ryzen APUs (Phoenix) gravure 4 nm (Plateforme AM4 Zen4) = Ryzen PRO et Ryzen 7 8Kxx G ~ R5 8Kxx G ~ R3 8Kxx ~ G

Nombre de processeurs acceptés1

ChipsetAMD® B650 Y2022 = Overclocking - USB 3.2 - 36 lignes (16x PCIe 4.0 & M.2 PCIe 4.0) - DDR5 - CrossFire

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
4800 MHz
5200 MHz

Coefficients multiplicateurs35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

Type de support mémoireDIMM DDR5 - 288 pins

Nombre d'emplacements mémoire2

Capacité mémoire Maximum64 Go

Types de technologie mémoireDDR5 4800 MHz - DDRAM PC5-38400 (1.1 Volts)
DDR5 5200 MHz - DDRAM PC5-41600 (1.1 Volts)
DDR5 5200 MHz - DDRAM PC5-41600 (1.25 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.1 Volts)
DDR5 5600 MHz - DDRAM PC5-44800 (1.25 Volts)
DDR5 6000 MHz - DDRAM PC5-48000 (1.4 Volts)
DDR5 6200 MHz - DDRAM PC5-49600 (1.35 Volts)
DDR5 6400 MHz - DDRAM PC5-51200 (1.35 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 16384 Mo

Types de sorties vidéoDisplayPort
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x PCI Express 1 x (voie)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) LED RGB
1x Connecteur(s) LED RGB adressables (strip headers)
4x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
2x Connecteur(s) Ventilateur Système / boitier
1x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x DisplayPort
1x HDMI (High-Definition Multimedia Interface)
1x PS2 Clavier
1x RJ45 LAN 100 Mbps - 1 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
1x Sortie basse fréquence (avant et caisson)
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
2x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A

Modem intégréNon

Réseau intégréOui Realtek® 1 GbE LAN chip ( 10/100/1000 Mbps)

Carte son intégréeOui Realtek High Definition Audio

Nombre de sorties son3

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0 ohm^-1
