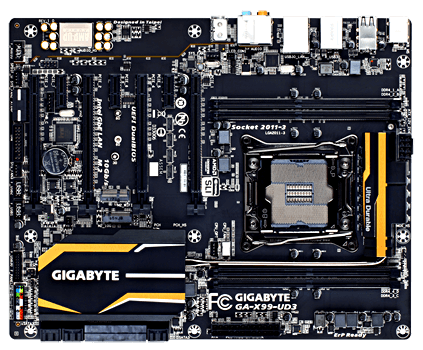

Gigabyte ® GA-X99-UD3

DésignationCarte mère Gigabyte X99-UD3

MarqueGigabyte ®

RéférenceGA-X99-UD3

Code EAN4719331833213

Format de la carte mèreATX => 30.5 cm x 24.4 cm

Types de connexion processeurSocket Intel® LGA 2011 -3

Types de processeurIntel® Core™ i7 - Desktop
Intel® Core™ i7 Extreme - Desktop
Intel® Xeon® E5 - v3
Intel® Xeon® E5 - v4

Générations de processeur acceptéesIntel® 5e génération - 2014 08 - (Haswell-E ™) gravure 22 nm = Core i7 58xxK ~ i7 59xxK
Intel® 5e génération - 2014 08 - (Haswell-EP ™) gravure 22 nm = Xeon E5 16xx v3 ~ E5 26xx v3
Intel® 7e génération - 2016 01 - (Broadwell-E ™) gravure 14 nm = Core i7 Xxxx ~ i5 Xxxx ~
Intel® 7e génération - 2016 01 - (Broadwell-EP ™) gravure 14 nm = Xeon E5 16xx v4 ~ E5 26xx v4

Nombre de processeurs acceptés1

ChipsetIntel® X99 Express / Xeon E5 (Technologie 2016, PRO & Gaming Extrême)

Quadruple-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz
1600 MHz
1866 MHz
2133 MHz

Coefficients multiplicateurs16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum64 Go

Types de technologie mémoireDDR4 2133 MHz - DDRAM PC4-17000 (1.2 Volts)
DDR4 2400 MHz - DDRAM PC4-19200 (1.2 Volts)
DDR4 2666 MHz - DDRAM PC4-21300 (1.2 Volts)
DDR4 2800 MHz - DDRAM PC4-22400 (1.2 Volts)

Carte vidéo intégréeNon

Types de sorties vidéo

Types de slots Vidéo3x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
1x PCI Express 1 x (voie)

Connecteurs (nombre)1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
2x Connecteur(s) interne USB 2.0
2x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) PCIe Power (ATX4P1)
10x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) Serial ATA Express (de données 2x 7 broches + x broches)
1x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Connecteur(s) Serial ATA Express (de données 2x 7 broches + x broches) : Sérial ATA Express 10 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : Sérial ATA Express 10 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe

Ports (nombre)1x Connecteur(s) de sortie optique SPDIF
1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
1x PS2 Souris
1x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
5x Sortie arrière ligne audio
6x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A

Modem intégréNon

Réseau intégréOui 1.Qualcomm® Atheros Killer E2201 chip (10/100/1000 Mbit)

Carte son intégréeOui Realtek ALC1150, 115 dB SNR, HD Audio 8-canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
