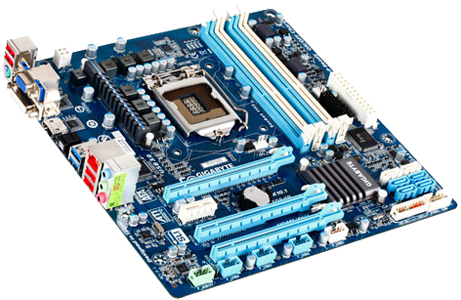

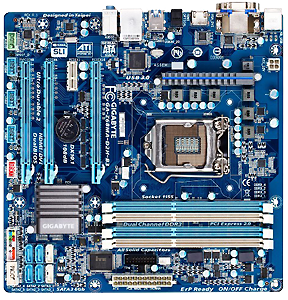

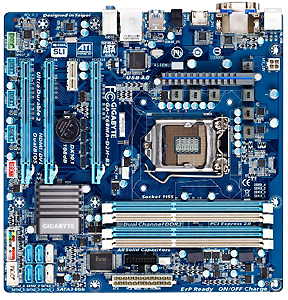

Gigabyte ® GA-Z68MA-D2H-B3

DésignationCarte mère Gigabyte GA-Z68MA-D2H-B3

MarqueGigabyte ®

RéférenceGA-Z68MA-D2H-B3

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1155

Types de processeurIntel® Celeron®
Intel® Celeron® Dual Core
Intel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i7 Extreme - Desktop
Intel® Pentium® Dual-Core

Générations de processeur acceptéesIntel® 2e génération - 2011 01 - (Sandy bridge™) gravure 32 nm = Core i7 2Kxx ~ i5 2Kxx ~ i3 2Kxx ~ Pentium ~ Celeron
Intel® 3e génération - 2012 05 - (Ivy bridge™) gravure 22 nm = Core i7 3Kxx ~ i5 3Kxx ~ i3 3Kxx ~ Pentium ~ Celeron

Nombre de processeurs acceptés1

ChipsetIntel® Z68 Express

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz

Coefficients multiplicateurs16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

Type de support mémoireDIMM DDR3 - 240 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum32 Go

Types de technologie mémoireDDR3 1066 MHz - SDRAM PC3-8500
DDR3 1333 MHz - SDRAM PC3-10666 (1.5 Volts)
DDR3 1600 MHz - SDRAM PC3-12800 (1.5 Volts)
DDR3 1866 MHz - SDRAM PC3-14900 (1.5 Volts)
DDR3 2133 MHz - SDRAM PC3-17000 (1.5 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 0 Mo

Types de sorties vidéoAnalogique (RGB, 'VGA' mini D-sub 15 PIN)
DVI-D (DVI Digital) Single link
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo3x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x PCI Express 1 x (voie)

Connecteurs (nombre)1x Connecteur(s) interne port COM
3x Connecteur(s) interne USB 2.0
1x Connecteur(s) périphérique eSATA
6x Connecteur(s) Serial ATA (de données 7 broches)

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s

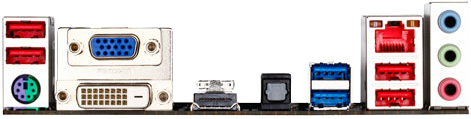

Ports (nombre)1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
1x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
4x Sortie arrière ligne audio
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
2x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A

Modem intégréNon

Réseau intégréOui Realtek 8111E chip (10/100/1000 Mbit)

Carte son intégréeOui Realtek ALC889A, 8 canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
