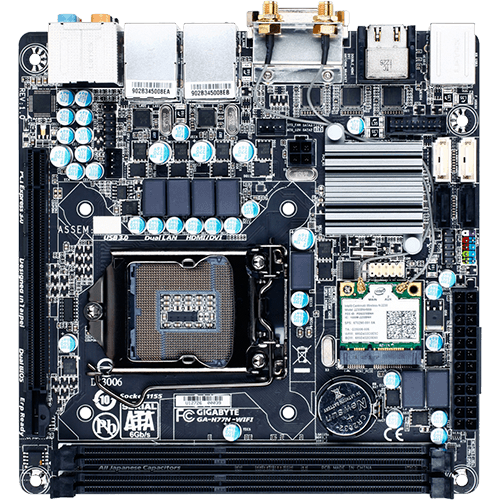

Gigabyte ® GA-Z77N-WIFI

DésignationCarte mère Gigabyte GA-Z77N-WIFI

MarqueGigabyte ®

RéférenceGA-Z77N-WIFI

Code EAN4719331835200

Format de la carte mèreMini ITX => (17.0 cm x 17.0 cm)

Types de connexion processeurSocket Intel® LGA 1155

Types de processeurIntel® Celeron®
Intel® Celeron® Dual Core
Intel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i7 Extreme - Desktop
Intel® Pentium® Dual-Core

Générations de processeur acceptéesIntel® 2e génération - 2011 01 - (Sandy bridge™) gravure 32 nm = Core i7 2Kxx ~ i5 2Kxx ~ i3 2Kxx ~ Pentium ~ Celeron
Intel® 3e génération - 2012 05 - (Ivy bridge™) gravure 22 nm = Core i7 3Kxx ~ i5 3Kxx ~ i3 3Kxx ~ Pentium ~ Celeron

Nombre de processeurs acceptés1

ChipsetIntel® Z77 Express

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz
1600 MHz
2133 MHz
2400 MHz

Coefficients multiplicateurs16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

Type de support mémoireDIMM DDR3 - 240 pins

Nombre d'emplacements mémoire2

Capacité mémoire Maximum16 Go

Types de technologie mémoireDDR3 1066 MHz - SDRAM PC3-8500
DDR3 1333 MHz - SDRAM PC3-10666 (1.5 Volts)
DDR3 1600 MHz - SDRAM PC3-12800 (1.5 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 384 Mo

Types de sorties vidéoDVI-I (DVI Digital ou Analogique RGB 'VGA' D-sub 15 PIN par adaptateur ) Single Link
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x HalfSizi Mini PCIe - Wireless (Wifi / Bluetooth)

Connecteurs (nombre)1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
4x Connecteur(s) Serial ATA (de données 7 broches)

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s

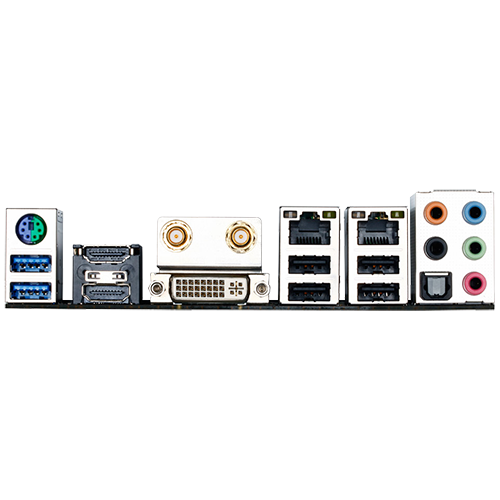

Ports (nombre)1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
2x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
4x Sortie arrière ligne audio
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
2x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A

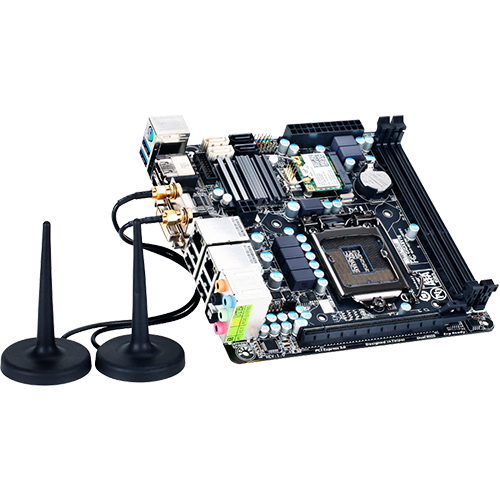

Modem intégréOui Module Intel WiFi b/g/N et Bluetooth 4.0 (compatible WiDi)

Réseau intégréOui 2 x Realtek GbE LAN chip (10/100/1000 Mbit)

Carte son intégréeOui Realtek ALC892, 8 canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
