AORUS B560 AORUS PRO AX

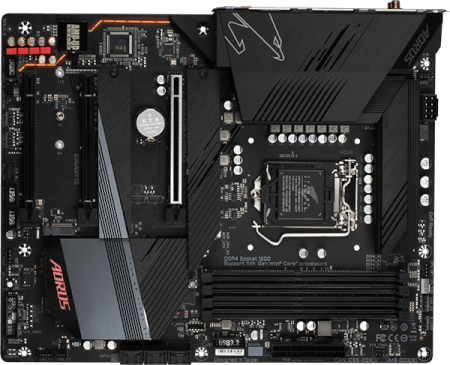

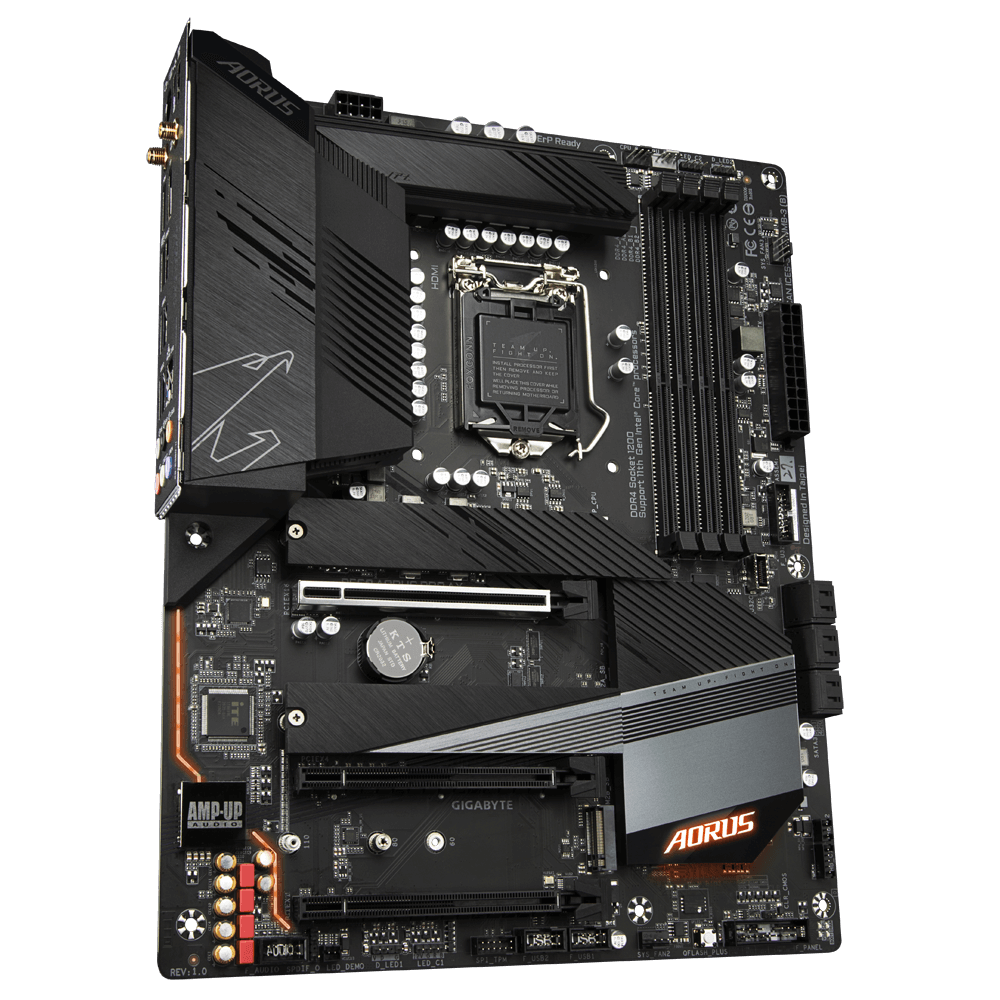

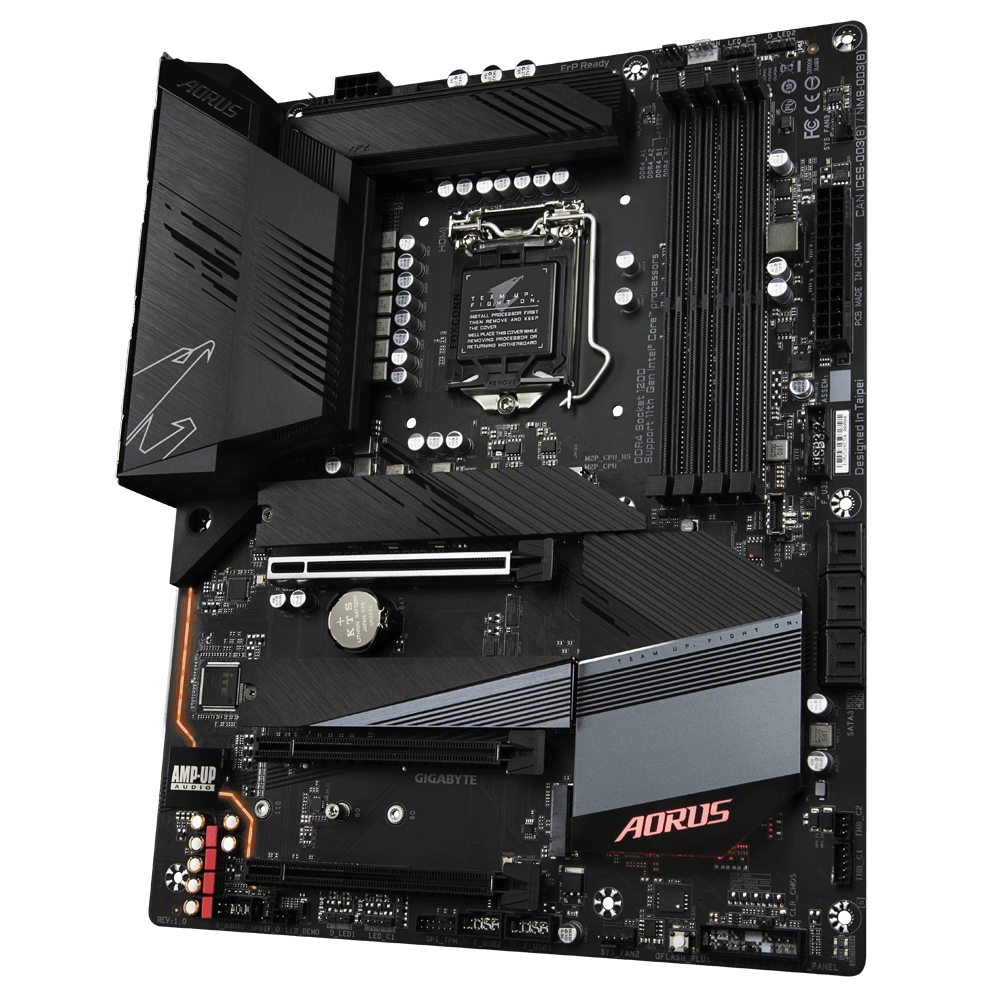

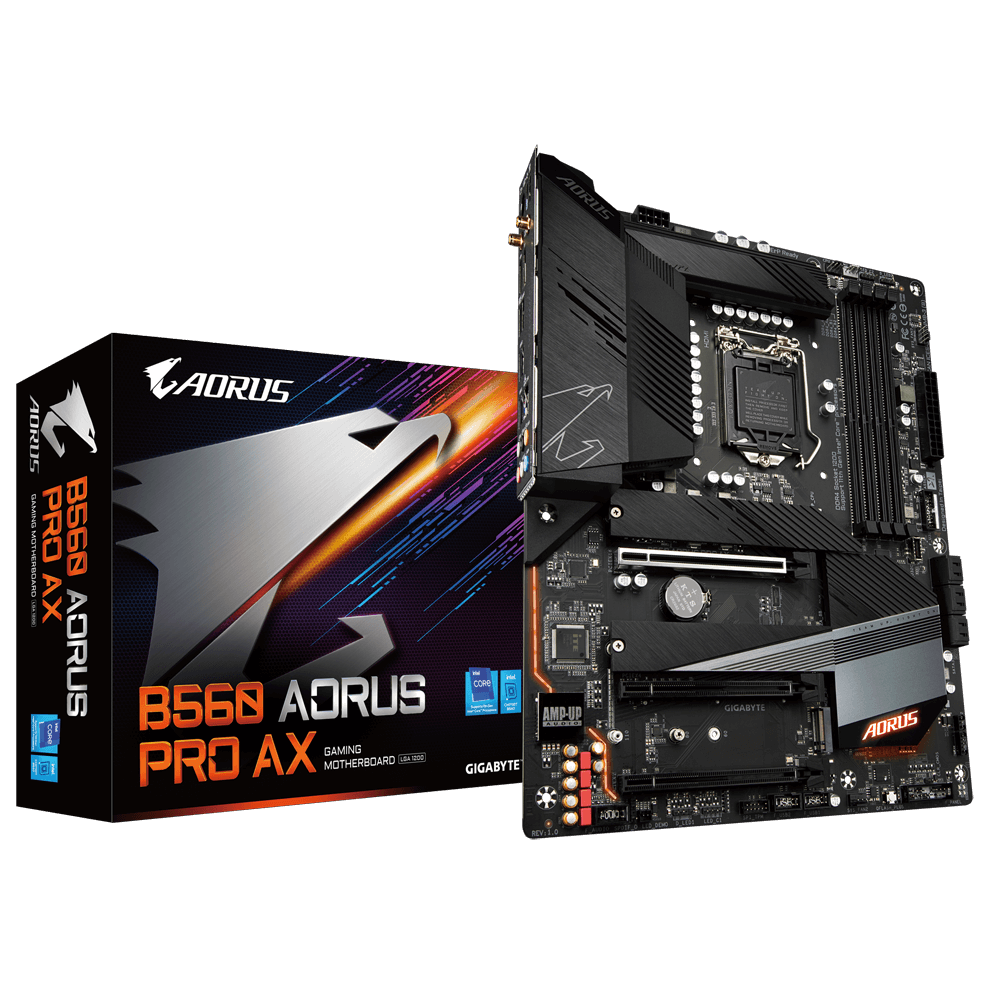

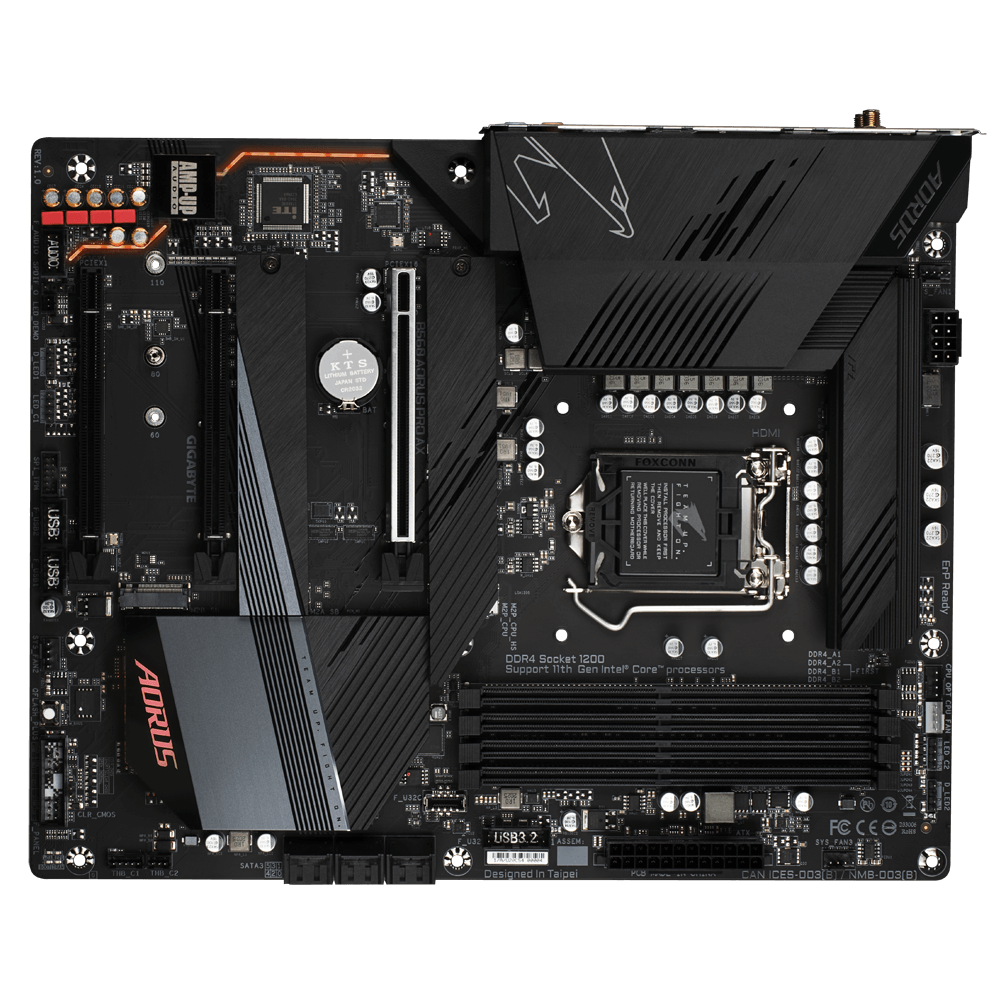

photo Carte mère Gigabyte GA-B560-AORUS PRO AX (WiFi BT)




Carte mère AORUS PRO, ATX, chipset Intel® B560, 8 USB dont 1 Type-C, compatible Crossfire, vidéo intégrée DisplayPort & HDMI, 3 port M.2, audio 7.1, Bluetooth 5 & WiFi 6 AX
Disponibilité  En stock icone livraison

ajouter à ma sélection

icone envoyer

196 € 35 TTC

Vendu uniquement dans une config

créer un pc sur mesure avec ce composant



nouveauté mai 2021 / B560 AORUS PRO AX (rév. 1.0)

La carte mère B560 AORUS utilise une conception d'alimentation de processeur numérique 12 + 1 phases qui comprend à la fois un contrôleur numérique PWM et DrMOS. Ces contrôleurs 100 % numériques et 8 connecteurs d'alimentation CPU à broches solides supplémentaires offrent une précision incroyable dans l'alimentation des composants les plus énergivores et les plus sensibles à l'énergie de la carte mère, permettant aux passionnés d'obtenir les performances maximales absolues du nouveau processeur Intel de 11e génération.

SOLUTION THERMIQUE AVANCÉE

La B560 AORUS utilise une conception thermique entièrement recouverte de haute performance avec des dissipateurs thermiques MOSFET à couverture élevée et un tampon thermique épais, offrant des performances de refroidissement MOSFET ultimes pour les passionnés, les overclockeurs et les joueurs.

PERFORMANCE

Avec des composants de la meilleure qualité et une capacité de conception R&D GIGABYTE, le B560 AORUS est une véritable bête parmi les cartes mères.
GIGABYTE est réputé pour la durabilité de ses produits et son processus de fabrication de haute qualité.

Compatibilité vidéo : jusqu'à 1 carte nVidia ou 2 cartes AMD

  • Prise en charge des technologies AMD Quad-GPU CrossFire™ et 2-Way AMD CrossFire™

résolution maximale selon processeur

résolution maximale sur sortie HDMI : 4096 x 2160@ 24Hz ou 2560 x 1600 @ 60 Hz (HDMI 1.4a)
résolution maximale sur sortie DisplayPort : 4096 x 2160@ 60Hz

Mémoire vidéo partagée maximale : 512 Mo

  • Supports 11 et 10 Gen Intel ®  Core ™ série Processeurs
  • DDR4 double canal non ECC sans tampon, 4 DIMM
  • Solution VRM numérique directe 12+1 phases avec DrMOS 50A
  • Routage de mémoire blindé pour un meilleur overclocking de la mémoire
  • Conception thermique entièrement couverte avec dissipateurs thermiques MOSFET à couverture élevée
  • À bord Intel ®  WiFi 6 802.11ax 2T2R & BT5 avec AORUS antenne
  • Blazing rapide Intel ®  2.5GbE LAN
  • Triple NVMe ultra-rapide PCIe 4.0/3.0 x4 M.2 avec protections thermiques
  • SuperSpeed ​​USB 3.2 Gen2x2 TYPE-C offre des vitesses de transfert allant jusqu'à 20 Gb/s
  • Avant USB3.2 Gen1 Type-C ® pour la connexion de l'appareil
  • IO Shield pré-installé pour une installation facile et rapide
  • RGB FUSION 2.0 avec conception de spectacle de lumière LED adressable multizone, prise en charge des bandes LED adressables LED et RVB
  • Smart Fan 6 comporte plusieurs capteurs de température, en-têtes de ventilateur hybrides avec FAN STOP
  • Mise à jour du BIOS Q-Flash Plus sans installer le processeur, la mémoire et la carte graphique

B560 AORUS PRO AX (rév. 1.0)



Identification

DésignationCarte mère Gigabyte GA-B560-AORUS PRO AX (WiFi BT)

MarqueAORUS

RéférenceB560 AORUS PRO AX

Code EAN4719331816995



Caractéristiques

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1200

Types de processeurIntel® Celeron®
Intel® Celeron® Gold
Intel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i9 - Desktop

Générations de processeur acceptéesIntel® 10e génération - 2020 06 - (Comet Lake -S ™) gravure 14 nm = Core i7 10Kxx ~ i5 10Kxx ~ i3 10Kxx ~ Pentium Gold ~ Celeron Gold
Intel® 11e génération - 2021 03 - (Rocket Lake -S ™) gravure 14 nm = Core i7 11Kxx ~ i5 11Kxx ~ i3 11Kxx ~ Pentium Gold ~ Celeron Gold

Nombre de processeurs acceptés1

ChipsetIntel® B560 Express (Technologie 2021, multi-usages)

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
2133 MHz
2400 MHz
2666 MHz
2933 MHz
3200 MHz

Coefficients multiplicateurs15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum128 Go

Types de technologie mémoireDDR4 2133 MHz - DDRAM PC4-17000 (1.2 Volts)
DDR4 2133 MHz ECC - DDRAM PC4-17000 (1.2 Volts)
DDR4 2400 MHz - DDRAM PC4-19200 (1.2 Volts)
DDR4 2666 MHz - DDRAM PC4-21300 (1.2 Volts)
DDR4 2800 MHz - DDRAM PC4-22400 (1.2 Volts)
DDR4 2933 MHz - DDRAM PC4-23400 (1.35 Volts)
DDR4 3000 MHz - DDRAM PC4-24000 (1.35 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.35 Volts)
DDR4 3333 MHz - DDRAM PC4-26600 (1.35 Volts)
DDR4 3400 MHz - DDRAM PC4-27200 (1.35 Volts)
DDR4 3466 MHz - DDRAM PC4-27700 (1.35 Volts)
DDR4 3600 MHz - DDRAM PC4-28800 (1.35 Volts)
DDR4 3666 MHz - DDRAM PC4-29328 (1.35 Volts)
DDR4 3733 MHz - DDRAM PC4-29864 (1.35 Volts)
DDR4 3800 MHz - DDRAM PC4-30400 (1.35 Volts)
DDR4 3866 MHz - DDRAM PC4-30900 (1.35 Volts)
DDR4 4000 MHz - DDRAM PC4-32000 (1.35 Volts)
DDR4 4133 MHz - DDRAM PC4-33000 (1.4 Volts)
DDR4 4266 MHz - DDRAM PC4-34128 (1.4 Volts)
DDR4 4400 MHz - DDRAM PC4-35200 (1.4 Volts)
DDR4 4600 MHz - DDRAM PC4-36800 (1.5 Volts)
DDR4 4700 MHz - DDRAM PC4-37600 (1.5 Volts)
DDR4 4800 MHz - DDRAM PC4-38400 (1.6 Volts)
DDR4 4933 MHz - DDRAM PC4-3xxxx (1.x Volts)
DDR4 5000 MHz - DDRAM PC4-40000 (1.55 Volts)
DDR4 5133 MHz - DDRAM PC4-41000 (1.55 Volts)
DDR4 5333 MHz - DDRAM PC4-42600 (1.6 Volts)
DDR4 5400 MHz - DDRAM PC4-43200

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoDisplayPort
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo2x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
1x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) CPU Water Cooling : Pompe - 4 broches
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 4 broches +12 V
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
2x Connecteur(s) interne Thunderbolt™ carte additionnelle
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
2x Connecteur(s) LED RGB
2x Connecteur(s) LED RGB adressables (strip headers)
6x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
5x Connecteur(s) Ventilateur Système / boitier
3x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x DisplayPort
1x HDMI (High-Definition Multimedia Interface)
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
1x Sortie basse fréquence (avant et caisson)
1x Sortie numérique / analogique (AC-3 SPDIF)
2x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x1 (Super Speed - 16 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x2 (SuperSpeed+ 20 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui Puce LAN Intel ® 2,5 GbE (2,5 Gbit/1 Gbit/100 Mbit)

Carte son intégréeOui Realtek ALC4080, 120 dB(A) SNR HD, Audio 8-canaux (7.1) & amplification casques

Nombre de sorties son6

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0.5 ohm-1
