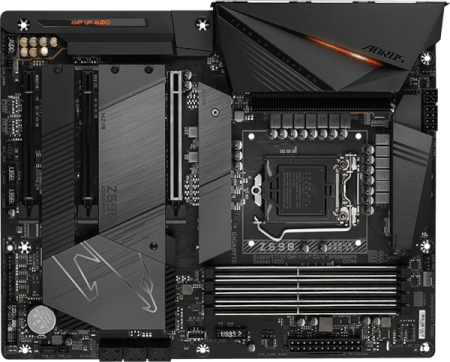

AORUS Z590 AORUS ELITE AX

DésignationCarte mère Gigabyte GA-Z590-AORUS ELITE AX (WiFi BT)

MarqueAORUS

RéférenceZ590 AORUS ELITE AX

Code EAN4719331814854

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1200

Types de processeurIntel® Celeron® Gold
Intel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i9 - Desktop
Intel® Pentium® Gold

Générations de processeur acceptéesIntel® 10e génération - 2020 06 - (Comet Lake -S ™) gravure 14 nm = Core i7 10Kxx ~ i5 10Kxx ~ i3 10Kxx ~ Pentium Gold ~ Celeron Gold
Intel® 11e génération - 2021 03 - (Rocket Lake -S ™) gravure 14 nm = Core i7 11Kxx ~ i5 11Kxx ~ i3 11Kxx ~ Pentium Gold ~ Celeron Gold

Nombre de processeurs acceptés1

ChipsetIntel® Z590 Express (Technologie 2021, puissance maximale)

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
2133 MHz
2400 MHz
2666 MHz
2933 MHz
3200 MHz

Coefficients multiplicateurs15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum128 Go

Types de technologie mémoireDDR4 2133 MHz - DDRAM PC4-17000 (1.2 Volts)
DDR4 2133 MHz ECC - DDRAM PC4-17000 (1.2 Volts)
DDR4 2400 MHz - DDRAM PC4-19200 (1.2 Volts)
DDR4 2666 MHz - DDRAM PC4-21300 (1.2 Volts)
DDR4 2800 MHz - DDRAM PC4-22400 (1.2 Volts)
DDR4 2933 MHz - DDRAM PC4-23400 (1.35 Volts)
DDR4 3000 MHz - DDRAM PC4-24000 (1.35 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.35 Volts)
DDR4 3333 MHz - DDRAM PC4-26600 (1.35 Volts)
DDR4 3400 MHz - DDRAM PC4-27200 (1.35 Volts)
DDR4 3466 MHz - DDRAM PC4-27700 (1.35 Volts)
DDR4 3600 MHz - DDRAM PC4-28800 (1.35 Volts)
DDR4 3666 MHz - DDRAM PC4-29328 (1.35 Volts)
DDR4 3733 MHz - DDRAM PC4-29864 (1.35 Volts)
DDR4 3800 MHz - DDRAM PC4-30400 (1.35 Volts)
DDR4 3866 MHz - DDRAM PC4-30900 (1.35 Volts)
DDR4 4000 MHz - DDRAM PC4-32000 (1.35 Volts)
DDR4 4133 MHz - DDRAM PC4-33000 (1.4 Volts)
DDR4 4266 MHz - DDRAM PC4-34128 (1.4 Volts)
DDR4 4400 MHz - DDRAM PC4-35200 (1.4 Volts)
DDR4 4600 MHz - DDRAM PC4-36800 (1.5 Volts)
DDR4 4700 MHz - DDRAM PC4-37600 (1.5 Volts)
DDR4 4800 MHz - DDRAM PC4-38400 (1.6 Volts)
DDR4 4933 MHz - DDRAM PC4-3xxxx (1.x Volts)
DDR4 5000 MHz - DDRAM PC4-40000 (1.55 Volts)
DDR4 5133 MHz - DDRAM PC4-41000 (1.55 Volts)
DDR4 5333 MHz - DDRAM PC4-42600 (1.6 Volts)
DDR4 5400 MHz - DDRAM PC4-43200

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoDisplayPort

Types de slots Vidéo2x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x M.2 NGFF Socket 1 - WiFi - 2230
1x PCI Express 1 x (voie)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) CPU Water Cooling : Pompe - 4 broches
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 4 broches +12 V
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
2x Connecteur(s) interne Thunderbolt™ carte additionnelle
2x Connecteur(s) interne USB 2.0
2x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
2x Connecteur(s) LED RGB
2x Connecteur(s) LED RGB adressables (strip headers)
6x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) TPM (Trusted Platform Module)
3x Connecteur(s) Ventilateur Système / boitier
3x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x HDMI (High-Definition Multimedia Interface)
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
1x Sortie basse fréquence (avant et caisson)
1x Sortie numérique / analogique (AC-3 SPDIF)
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
3x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
2x USB 3.2 Gen 2x1 (Super Speed - 10 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x2 (SuperSpeed+ 20 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui Puce LAN Realtek ® 2,5 GbE (2,5 Gbit/1 Gbit/100 Mbit)

Carte son intégréeOui Realtek ALC1220-VB, 120 dB(A) SNR HD, Audio 8-canaux (7.1) & amplification casques

Nombre de sorties son6

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0.5 ohm^-1
