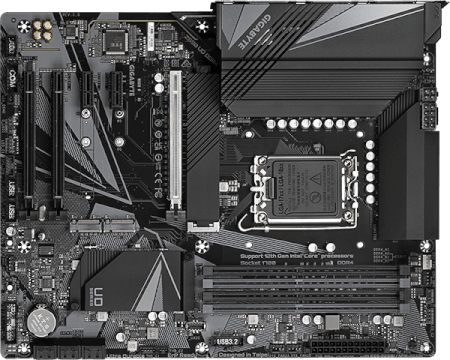

Gigabyte ® Z690 UD DDR4

DésignationCarte mère Gigabyte GA-Z690-UD DDR4

MarqueGigabyte ®

RéférenceZ690 UD DDR4

Code EAN4719331827854

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1700 (37,5 x 45 mm)

Types de processeurIntel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i9 - Desktop

Générations de processeur acceptéesIntel® 12e génération - 2021 11 - (Alder Lake -S ™) gravure 10 nm = Core i7 12Kxx ~ i5 12Kxx ~ i3 12Kxx ~ Pentium Gold ~ Celeron Gold
Intel® 13e génération - 2022 10 - (Raptor Lake -S ™) gravure 10 nm = Core i7 13Kxx ~ i5 13Kxx ~ i3 13Kxx

Nombre de processeurs acceptés1

ChipsetIntel® Z690 Express (Technologie 2022, puissance maximale)

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
2133 MHz
2400 MHz
2666 MHz
2933 MHz
3200 MHz

Coefficients multiplicateurs15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55

Type de support mémoireDIMM DDR4 - 288 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum128 Go

Types de technologie mémoireDDR4 2133 MHz - DDRAM PC4-17000 (1.2 Volts)
DDR4 2133 MHz ECC - DDRAM PC4-17000 (1.2 Volts)
DDR4 2400 MHz - DDRAM PC4-19200 (1.2 Volts)
DDR4 2666 MHz - DDRAM PC4-21300 (1.2 Volts)
DDR4 2800 MHz - DDRAM PC4-22400 (1.2 Volts)
DDR4 2933 MHz - DDRAM PC4-23400 (1.35 Volts)
DDR4 3000 MHz - DDRAM PC4-24000 (1.35 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.2 Volts)
DDR4 3200 MHz - DDRAM PC4-25600 (1.35 Volts)
DDR4 3333 MHz - DDRAM PC4-26600 (1.35 Volts)
DDR4 3400 MHz - DDRAM PC4-27200 (1.35 Volts)
DDR4 3466 MHz - DDRAM PC4-27700 (1.35 Volts)
DDR4 3600 MHz - DDRAM PC4-28800 (1.35 Volts)
DDR4 3666 MHz - DDRAM PC4-29328 (1.35 Volts)
DDR4 3733 MHz - DDRAM PC4-29864 (1.35 Volts)
DDR4 3800 MHz - DDRAM PC4-30400 (1.35 Volts)
DDR4 3866 MHz - DDRAM PC4-30900 (1.35 Volts)
DDR4 4000 MHz - DDRAM PC4-32000 (1.35 Volts)
DDR4 4133 MHz - DDRAM PC4-33000 (1.4 Volts)
DDR4 4266 MHz - DDRAM PC4-34128 (1.4 Volts)
DDR4 4400 MHz - DDRAM PC4-35200 (1.4 Volts)
DDR4 4600 MHz - DDRAM PC4-36800 (1.5 Volts)
DDR4 4700 MHz - DDRAM PC4-37600 (1.5 Volts)
DDR4 4800 MHz - DDRAM PC4-38400 (1.6 Volts)
DDR4 4933 MHz - DDRAM PC4-3xxxx (1.x Volts)
DDR4 5000 MHz - DDRAM PC4-40000 (1.55 Volts)
DDR4 5133 MHz - DDRAM PC4-41000 (1.55 Volts)
DDR4 5333 MHz - DDRAM PC4-42600 (1.6 Volts)

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 512 Mo

Types de sorties vidéoDisplayPort
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo2x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)2x PCI Express 1 x (voie)
1x PCI Express 16 x (voies)

Connecteurs (nombre)1x Connecteur(s) CPU ventilateur
1x Connecteur(s) CPU Water Cooling : Pompe - 4 broches
1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne d'alimentation 4 broches +12 V
1x Connecteur(s) interne d'alimentation 8 broches +12 V
1x Connecteur(s) interne d'alimentation principale à 24 broches
1x Connecteur(s) interne port COM
2x Connecteur(s) interne Thunderbolt™ carte additionnelle
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
1x Connecteur(s) interne USB 3.2 Gen 2 Type -C
2x Connecteur(s) LED RGB
2x Connecteur(s) LED RGB adressables (strip headers)
6x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) SPDIF_Out (Sortie S/PDIF)
1x Connecteur(s) TPM (Trusted Platform Module)
3x Connecteur(s) Ventilateur Système / boitier
3x Socket M.2 SATA Express (Socket 3) - 80 mm

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 2.0 x2 - AHCI
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 32 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 3.0 x4 - 20 Gb/s NVMe
Socket M.2 SATA Express (Socket 3) - 80 mm : PCIe 4.0 x4 - 64 Gb/s NVMe

Ports (nombre)1x DisplayPort
1x HDMI (High-Definition Multimedia Interface)
1x PS2 Clavier
1x RJ45 LAN 100 Mbps - 1 / 2,5 Gbps (Fast Ethernet)
1x Sortie arrière ligne audio
1x Sortie avant ligne audio
1x Sortie basse fréquence (avant et caisson)
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x1 (Super Speed - 10 Gbps) connecteur Type-A
1x USB 3.2 Gen 2x2 (SuperSpeed+ 20 Gbps) connecteur Type-C

Modem intégréNon

Réseau intégréOui Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Carte son intégréeOui Realtek High Definition Audio

Nombre de sorties son6

Puissance du son en sortie0 Watt

Nombre d'entrées son1

Impédance maximale0.5 ohm^-1
