Gigabyte ® GA-H55M-USB3

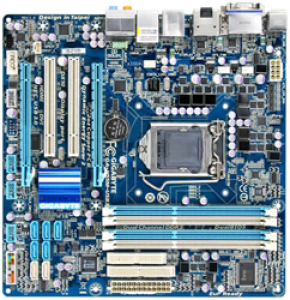

DésignationCarte mère Gigabyte GA-H55M-USB3

MarqueGigabyte ®

RéférenceGA-H55M-USB3

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1156

Types de processeurIntel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Pentium® Dual-Core

Générations de processeur acceptéesIntel® 1e génération - 2009 09 - (Nehalem™ / Lynnfield) gravure 45 nm = Core i7 8xx ~ i5 7xx ~ Core 2 Quad
Intel® 1e génération - 2010 01 - (Westmere - Nehalem Micro™ / Clarkdale) gravure 32 nm = Core i5 6xx ~ i3 5xx ~ Pentium G6xxx

Nombre de processeurs acceptés1

ChipsetIntel® H55 Express

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz
1600 MHz
2200 MHz

Coefficients multiplicateurs14
15
16
17
18
19
20
21
22
23
24
25
26
27

Type de support mémoireDIMM DDR3 - 240 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum16 Go

Types de technologie mémoireDDR3 1066 MHz - SDRAM PC3-8500
DDR3 1333 MHz - SDRAM PC3-10666 (1.5 Volts)
DDR3 1600 MHz - SDRAM PC3-12800 (1.5 Volts)
DDR3 1800 MHz - SDRAM PC3-14400 (1.5 Volts)
DDR3 2000 MHz - SDRAM PC3-16000 (1.5 Volts)
DDR3 2133 MHz - SDRAM PC3-17000 (1.5 Volts)
DDR3 2200 MHz - SDRAM PC3-17600 (1.5 Volts)

Carte vidéo intégréeNon

Types de sorties vidéoAnalogique (RGB, 'VGA' mini D-sub 15 PIN)
DisplayPort
DVI-I (DVI Digital ou Analogique RGB 'VGA' D-sub 15 PIN par adaptateur ) Single Link
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo2x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)2x PCI

Connecteurs (nombre)1x Connecteur(s) IEEE 1394a (Firewire)
2x Connecteur(s) interne USB 2.0
1x Connecteur(s) Lecteur de disquettes
2x Connecteur(s) périphérique IDE
5x Connecteur(s) Serial ATA (de données 7 broches)

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s

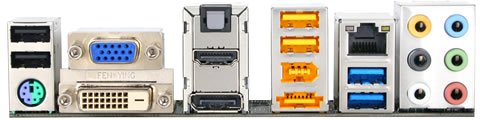

Ports (nombre)1x Connecteur(s) eSATA 3 Gb/s externe
1x IEEE 1394 a (Fire wire) jusqu'à 400 Mbits/sec
1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
1x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
4x Sortie arrière ligne audio
10x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps

Modem intégréNon

Réseau intégréOui RTL8111D chip (10/100/1000 Mbit)

Carte son intégréeOui Realtek ALC889A, 8 canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
