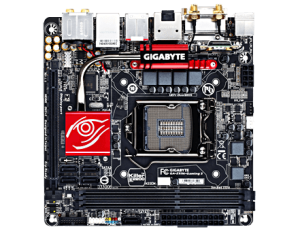

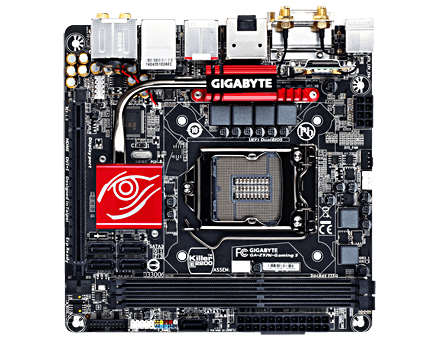

Gigabyte ® GA-Z97N-Gaming 5

DésignationCarte mère Gigabyte Z97N Gaming 5

MarqueGigabyte ®

RéférenceGA-Z97N-Gaming 5

Code EAN4719331819200

Format de la carte mèreMini ITX => (17.0 cm x 17.0 cm)

Types de connexion processeurSocket Intel® LGA 1150

Types de processeurIntel® Celeron®
Intel® Celeron® Dual Core
Intel® Core™ i3 - Desktop
Intel® Core™ i5 - Desktop
Intel® Core™ i7 - Desktop
Intel® Core™ i7 Extreme - Desktop
Intel® Pentium® Dual-Core

Générations de processeur acceptéesIntel® 4e génération - 2013 05 - (Haswell™) gravure 22 nm = Core i7 4Kxx ~ i5 4Kxx ~ i3 4Kxx ~ Pentium ~ Celeron
Intel® 4e génération - 2014 05 - (Haswell™ Refresh) gravure 22 nm = Core i7 4Kxx ~ i5 4Kxx ~ i3 4Kxx ~ Pentium ~ Celeron
Intel® 5e génération - 2015 06 - (Broadwell LGA ™) gravure 14 nm = Core i7 5xxx ~ i5 5xxx ~ iris Pro Graphic

Nombre de processeurs acceptés1

ChipsetIntel® Z97 Express

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz
1600 MHz

Coefficients multiplicateurs16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

Type de support mémoireDIMM DDR3 - 240 pins

Nombre d'emplacements mémoire2

Capacité mémoire Maximum16 Go

Types de technologie mémoireDDR3 1066 MHz - SDRAM PC3-8500
DDR3 1333 MHz - SDRAM PC3-10666 (1.5 Volts)
DDR3 1600 MHz - SDRAM PC3-12800 (1.5 Volts)
DDR3 1866 MHz - SDRAM PC3-14900 (1.5 Volts)
DDR3 2000 MHz - SDRAM PC3-16000 (1.5 Volts)
DDR3 2133 MHz - SDRAM PC3-17000 (1.5 Volts)
DDR3 2200 MHz - SDRAM PC3-17600 (1.5 Volts)
DDR3 2400 MHz - SDRAM PC3-19200 (1.5 Volts)
DDR3 2666 MHz - SDRAM PC3-21300 (1.5 Volts)
DDR3 2800 MHz - SDRAM PC3-22400 (1.5 Volts)
DDR3 2933 MHz - SDRAM PC3-23466 (1.5 Volts)
DDR3 3000 MHz - SDRAM PC3-24000 (1.5 Volts)
DDR3 3100 MHz - SDRAM PC3-24800 (1.5 Volts)
DDR3 3200 MHz - SDRAM PC3-

Carte vidéo intégréeNon

Mémoire vidéo partagéeOui 1024 Mo

Types de sorties vidéoDisplayPort
DVI-I (DVI Digital ou Analogique RGB 'VGA' D-sub 15 PIN par adaptateur ) Single Link
HDMI (High-Definition Multimedia Interface)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x HalfSizi Mini PCIe - Wireless (Wifi / Bluetooth)

Connecteurs (nombre)1x Connecteur(s) CPU Water Cooling : ventilateur - 4 broches (OPT)
1x Connecteur(s) F_AUDIO (Front Panel Audio Header)
1x Connecteur(s) interne USB 2.0
1x Connecteur(s) interne USB 3.2 Gen 1 (5 Gbps) Type -A
5x Connecteur(s) Serial ATA (de données 7 broches)
1x Connecteur(s) SPDIF_Out (Sortie S/PDIF)

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA III @ 6,0 Gb/s

Ports (nombre)1x Connecteur(s) eSATA 6 Gb/s externe
1x Connecteur(s) Jack sortie analogique 6.30mm x1 (sortie écouteurs)
1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
1x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
5x Sortie arrière ligne audio
4x USB 3.2 Gen 1 (SuperSpeed - 5 Gbps) connecteur Type-A

Modem intégréNon

Réseau intégréOui Qualcomm® Atheros Killer E2201 LAN chip (10/100/1000 Mbit)

Carte son intégréeOui Realtek ALC1150, 115 dB SNR, HD Audio 8-canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
