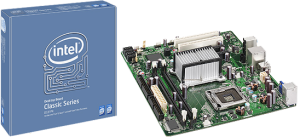

Intel® Desktop Board DG31PR

DésignationCarte mère Intel DG31 PR

MarqueIntel®

RéférenceDesktop Board DG31PR

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 775 FC-LGA4 (Flip Chip Land Grid Array 4)

Types de processeurIntel® Celeron®
Intel® Celeron® D
Intel® Core™ 2 Duo - Desktop
Intel® Core™ 2 Extreme - Desktop
Intel® Core™ 2 Extreme - Mobile
Intel® Core™ 2 Quad - Desktop
Intel® Pentium® 4
Intel® Pentium® D
Intel® Pentium® Dual-Core

Générations de processeur acceptéesIntel® génération - 2004 - (Netburst™ / Prescott 2M) gravure 90 nm
Intel® génération - 2004 - (Netburst™ / Prescott) gravure 90 nm = Pentium 4 E ~ F ~ Celeron D 3xx ~ 3xxJ
Intel® génération - 2005 - (Netburst™ / Cedar Mill) gravure 65 nm = Pentium D 6x1 ~ 6x2 ~ Celeron D 3xx
Intel® génération - 2005 05 - (Netburst™ / Smithfield = 2 noyaux Prescott) gravure 90 nm = Pentium D 8xx
Intel® génération - 2006 - (Core™ / Conroe) gravure 65 nm = Core 2 Duo X68xx ~ E6xx ~ E4xx ~ E2xx ~ E10xx ~ Xeon 30xx
Intel® génération - 2006 - (Core™ / Conroe-L) gravure 65 nm = Celeron Single core 4xx ~ 2xx
Intel® génération - 2006 - (Netburst™ / Presler = 2 noyaux Cedar Mill) gravure 65 nm = Pentium D 9xx Celeron D
Intel® génération - 2006 11 - (Core™ / Kentsfield) gravure 65 nm = Core 2 Quad ~ Q6x00
Intel® génération - 2007 11 - (Core™ / Yorkfield = 2 noyaux Wolfdale) = Core 2 Quad Q8x00 ~ Q9x00 ~ Q9x50
Intel® génération - 2008 02 - (Core™ / Wolfdale) = Core 2 Duo E8x00 ~ E7x00 ~ Dual-Core ~ E5x00

Nombre de processeurs acceptés1

ChipsetIntel® G31 Express

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz

Coefficients multiplicateurs7
7,5
8
8,5
9
9,5
10
10,5
11
11,5
12
12,5
13
13,5
14
15
16
17
18
19
20
21
22
23
24
25

Type de support mémoireDIMM DDR2 - 240 pins

Nombre d'emplacements mémoire2

Capacité mémoire Maximum4 Go

Types de technologie mémoireDDR2 667 MHz - SDRAM PC2-5300
DDR2 800 MHz - SDRAM PC2-6400

Carte vidéo intégréeOui Intel Graphics Media Accelerator (GMA) X3100 1280 x 1024 @ 75 Hz (32 bits) - 4/3 - SXGA

Mémoire vidéo partagéeOui 256 Mo

Types de sorties vidéoAnalogique (RGB, 'VGA' mini D-sub 15 PIN)

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)2x PCI
1x PCI Express 4 x (voies)

Connecteurs (nombre)2x Connecteur(s) interne USB 2.0
1x Connecteur(s) Lecteur de disquettes
1x Connecteur(s) périphérique IDE
4x Connecteur(s) Serial ATA (de données 7 broches)

Protocoles de connexionConnecteur(s) périphérique IDE : Ultra DMA 66
Connecteur(s) périphérique IDE : Ultra DMA 100
Connecteur(s) périphérique IDE : Ultra DMA 133
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s

Ports (nombre)1x COM (Série, 9 Pin male)
1x Parallèle imprimante (LPT, 25 Pin femelle)
1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x PS2 Clavier
1x PS2 Souris
4x Sortie arrière ligne audio
4x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps

Modem intégréNon

Réseau intégréOui RTL 8111C chip (10/100/1000 Mbit)

Carte son intégréeOui Realtek ALC888, 8-canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
