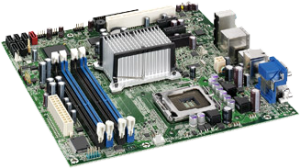

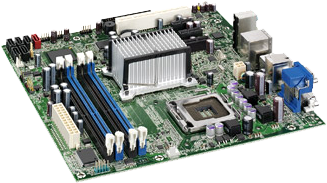

Intel® Desktop Board DQ35JO

DésignationCarte mère Intel DQ35JO - vPro™

MarqueIntel®

RéférenceDesktop Board DQ35JO

Format de la carte mèreMicro ATX => (24.4 cm x 17.4 cm) ou (24.4 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 775 FC-LGA4 (Flip Chip Land Grid Array 4)

Types de processeurIntel® Celeron®
Intel® Celeron® D
Intel® Core™ 2 Duo - Desktop
Intel® Core™ 2 Extreme - Desktop
Intel® Core™ 2 Extreme - Mobile
Intel® Core™ 2 Quad - Desktop
Intel® Pentium® 4
Intel® Pentium® D
Intel® Pentium® Dual-Core

Générations de processeur acceptéesIntel® génération - 2004 - (Netburst™ / Prescott 2M) gravure 90 nm
Intel® génération - 2004 - (Netburst™ / Prescott) gravure 90 nm = Pentium 4 E ~ F ~ Celeron D 3xx ~ 3xxJ
Intel® génération - 2005 - (Netburst™ / Cedar Mill) gravure 65 nm = Pentium D 6x1 ~ 6x2 ~ Celeron D 3xx
Intel® génération - 2005 05 - (Netburst™ / Smithfield = 2 noyaux Prescott) gravure 90 nm = Pentium D 8xx
Intel® génération - 2006 - (Core™ / Conroe) gravure 65 nm = Core 2 Duo X68xx ~ E6xx ~ E4xx ~ E2xx ~ E10xx ~ Xeon 30xx
Intel® génération - 2006 - (Core™ / Conroe-L) gravure 65 nm = Celeron Single core 4xx ~ 2xx
Intel® génération - 2006 - (Netburst™ / Presler = 2 noyaux Cedar Mill) gravure 65 nm = Pentium D 9xx Celeron D
Intel® génération - 2006 11 - (Core™ / Kentsfield) gravure 65 nm = Core 2 Quad ~ Q6x00
Intel® génération - 2007 11 - (Core™ / Yorkfield = 2 noyaux Wolfdale) = Core 2 Quad Q8x00 ~ Q9x00 ~ Q9x50
Intel® génération - 2008 02 - (Core™ / Wolfdale) = Core 2 Duo E8x00 ~ E7x00 ~ Dual-Core ~ E5x00

Nombre de processeurs acceptés1

ChipsetIntel Q35 Express

Dual-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz

Coefficients multiplicateurs7
7,5
8
8,5
9
9,5
10
10,5
11
12
12,5
13
13,5
14
14,5
15
15,5
16
16,5
17
18
19
20
21
22
23
24
25

Type de support mémoireDIMM DDR2 - 240 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum8 Go

Types de technologie mémoireDDR2 667 MHz - SDRAM PC2-5300
DDR2 800 MHz - SDRAM PC2-6400

Carte vidéo intégréeOui Intel Graphics Media Accelerator (GMA) X3100 1280 x 1024 @ 75 Hz (32 bits) - 4/3 - SXGA

Mémoire vidéo partagéeOui 256 Mo

Types de sorties vidéoAnalogique (RGB, 'VGA' mini D-sub 15 PIN)
DVI-D (DVI Digital) Single link

Types de slots Vidéo1x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x PCI
2x PCI Express 1 x (voie)

Connecteurs (nombre)2x Connecteur(s) interne USB 2.0
1x Connecteur(s) périphérique eSATA
1x Connecteur(s) périphérique IDE
4x Connecteur(s) Serial ATA (de données 7 broches)

Protocoles de connexionConnecteur(s) périphérique IDE : Ultra DMA 66
Connecteur(s) périphérique IDE : Ultra DMA 100
Connecteur(s) périphérique IDE : Ultra DMA 133
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s

Ports (nombre)1x COM (Série, 9 Pin male)
1x IEEE 1394 a (Fire wire) jusqu'à 400 Mbits/sec
1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
4x Sortie arrière ligne audio
6x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps

Modem intégréNon

Réseau intégréOui Intel® 82566DM Gigabit Ethernet Controller 10/100/1000

Carte son intégréeOui Realtek ALC888, 8-canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
