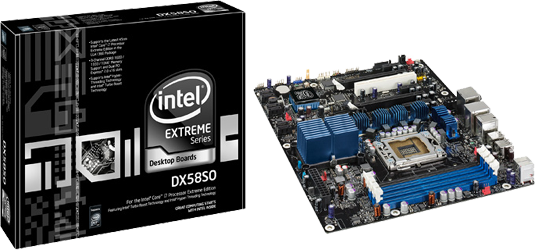

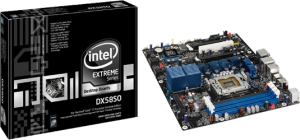

Intel® Intel Desktop Board

DésignationCarte mère Intel DX58SO

MarqueIntel®

RéférenceIntel Desktop Board

Format de la carte mèreATX2 (12V) 24 broches => (30.5 cm x 24.4 cm)

Types de connexion processeurSocket Intel® LGA 1366

Types de processeurIntel® Core™ i7 - Desktop
Intel® Core™ i7 Extreme - Desktop

Générations de processeur acceptéesIntel® 1e génération - 2008 11 - (Nehalem™ / Bloomfield) gravure 45 nm = Core i7 9xx
Intel® 1e génération - 2010 03 - (Westmere™ / Gulftown) gravure 32 nm = Core i7 9xx

Nombre de processeurs acceptés1

ChipsetIntel® X58 Express

Triple-ChannelOui

Fréquences des bus100 MHz
133 MHz
200 MHz
266 MHz
333 MHz
400 MHz
533 MHz
667 MHz
800 MHz
1066 MHz
1333 MHz
1600 MHz

Coefficients multiplicateurs14
15
16
17
18
19
20
21
22
23
24
25
26

Type de support mémoireDIMM DDR3 - 240 pins

Nombre d'emplacements mémoire4

Capacité mémoire Maximum16 Go

Types de technologie mémoireDDR3 1066 MHz - SDRAM PC3-8500
DDR3 1333 MHz - SDRAM PC3-10666 (1.5 Volts)
DDR3 1600 MHz - SDRAM PC3-12800 (1.5 Volts)

Carte vidéo intégréeNon

Types de sorties vidéo

Types de slots Vidéo2x PCI Express 16x (164 connecteurs)

Slots périphériques (nombre)1x PCI
2x PCI Express 1 x (voie)
1x PCI Express 4 x (voies)

Connecteurs (nombre)2x Connecteur(s) interne USB 2.0
6x Connecteur(s) Serial ATA (de données 7 broches)

Protocoles de connexionConnecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,50 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA I @ 1,33 Gb/s
Connecteur(s) Serial ATA (de données 7 broches) : Sérial ATA II @ 3,0 Gb/s

Ports (nombre)2x Connecteur(s) eSATA 3 Gb/s externe
1x IEEE 1394 a/b (Fire wire) jusqu'à 800 Mbits/sec
1x Prise d'entrée ligne audio
1x Prise d'entrée Microphone
1x RJ45 LAN 10/100/1000 Mbits/s (Fast Ethernet)
4x Sortie arrière ligne audio
1x Sortie numérique / analogique (AC-3 SPDIF)
8x USB 2.0 (Universal Serial Bus) - Type A : Hi Speed - 480 Mbps

Modem intégréNon

Réseau intégréOui Intel® 82567LM Gigabit Ethernet Controller 10/100/1000

Carte son intégréeOui Realtek ALC889A, 8-canaux (7.1) (Compatible AC97)

Nombre de sorties son4

Puissance du son en sortie0.5 Watt

Nombre d'entrées son2

Impédance maximale0.5 ohm^-1
